Создание окон, дверей и проемов

Помещения магазина должны быть соединены друг с другом, а также в них должны быть расположены окна. Соединение помещение выполняется с помощью проемов и дверей. Окна, двери и проемы относятся к служебным объектам (см. Добавление служебных объектов).

Для того чтобы добавить, например, дверь в аптеку, необходимо на панели инструментов «Объекты» нажать на кнопку «Добавить служебный объект», в открывшейся форме выбрать объект «дверь вертикальная» в соответствии с планом магазина, и задать размеры двери.

Рисунок 37

После нажатия на кнопку «Добавить объект на чертеж» необходимо переместить дверь в требуемое место на чертеже.

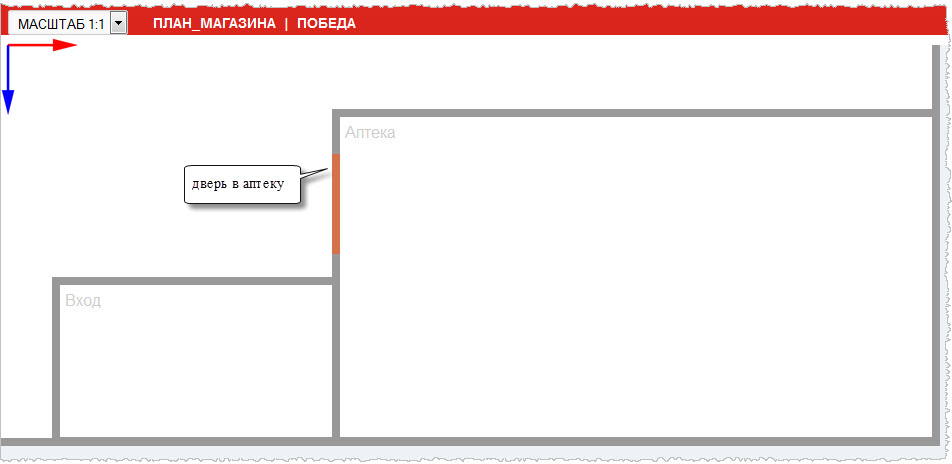

Рисунок 38

Таким же образом на чертеж добавляется окно.

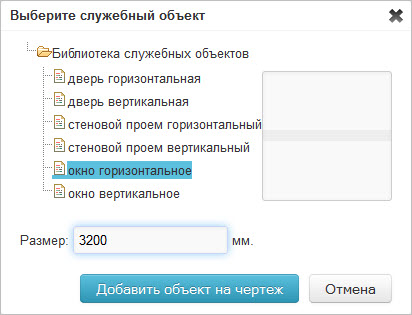

Рисунок 39

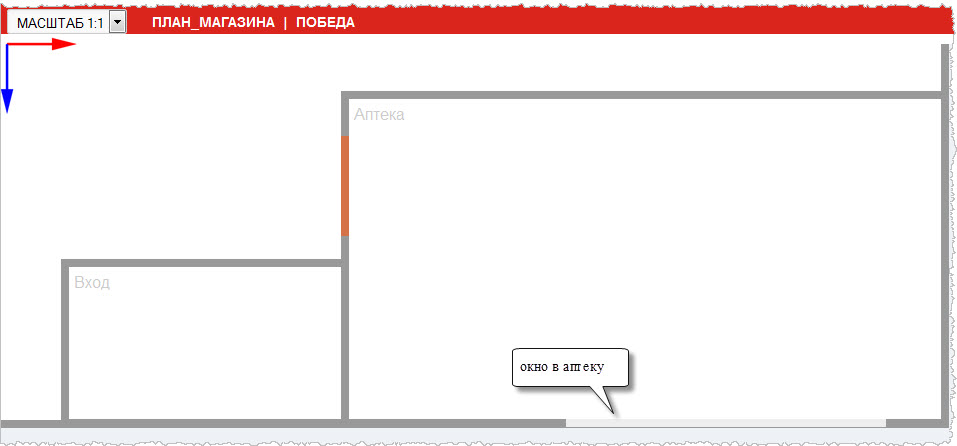

Рисунок 40

В соответствии с планом магазина может потребоваться, чтобы какой-либо отдел был ограничен от других отделов не по всему периметру. В этом случае можно использовать служебные объекты «стеновой проем горизонтальный» или «стеновой проем вертикальный». Размер проема может быть задан равным всей длине стены или меньше.

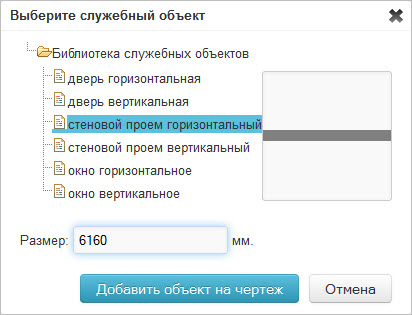

Рисунок 41

После нажатия на кнопку «Добавить объект на чертеж» необходимо переместить проем в требуемое место на чертеже.

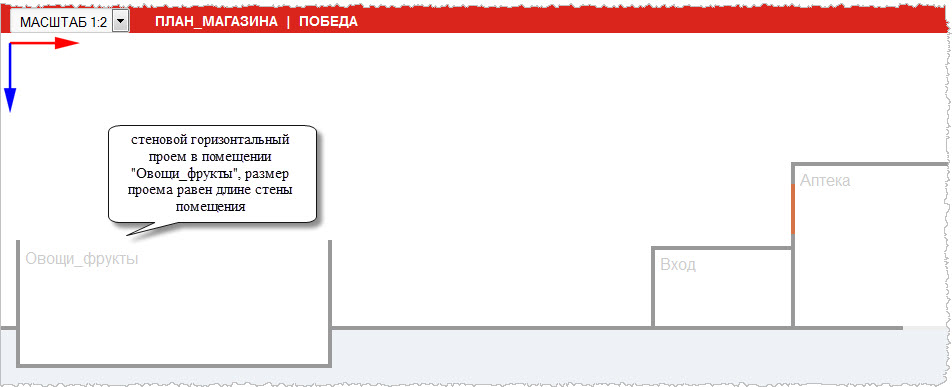

Рисунок 42

Таким образом, последовательно повторяя действия выбора и добавления объектов, на чертеже размещаются все окна, двери и проемы в помещениях.

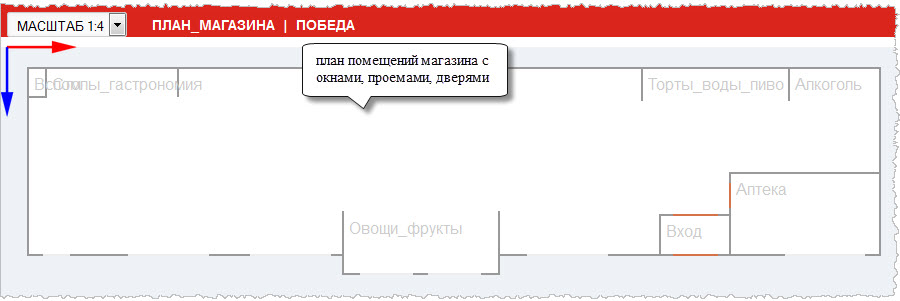

Рисунок 43
