Размещение оборудования

Размещение оборудования выполняется через панель инструментов «Объекты» (см. Добавление объектов). Необходимо определить требуемое оборудование, затем выбрать его через библиотеку объектов онлайн конструктора и разместить в определенное место помещения.

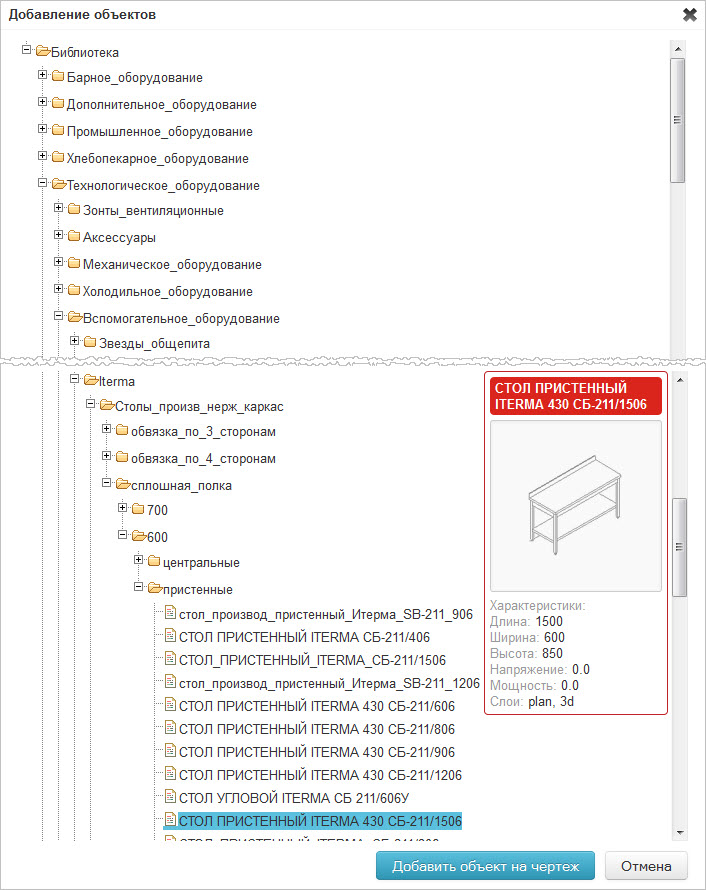

Например, для установки стола в помещении «Столы_гастрономия» необходимо нажать на кнопку «Добавить объект» панели инструментов «Объекты», затем перейти по библиотеке объектов в требуемый раздел: «Технологическое_оборудование» → «Вспомогательное_оборудование» → «Iterma» → «Столы_произв_нерж_каркас» → «сплошная_полка» → «600» → «пристенные» и выбрать объект «СТОЛ ПРИСТЕННЫЙ ITERMA 430 СБ-211/1506».

Рисунок 44



После нажатия на кнопку «Добавить объект на чертеж» необходимо переместить стол в требуемое место на чертеже.

Рисунок 45

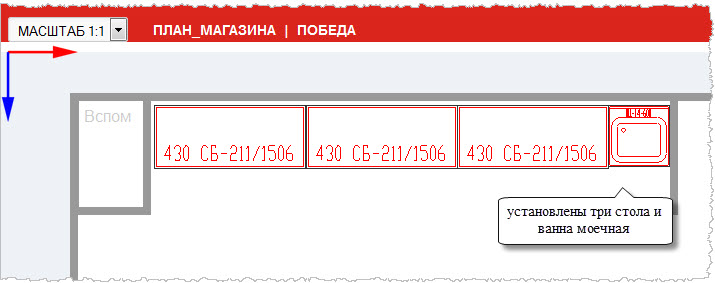

Далее размещаются следующие столы, повторяя действия выбора и добавления объектов на чертеж.

Рисунок 46



Оборудование в помещение может быть расположено также на другом оборудовании и над другим оборудованием, например, полки и бытовая техника. В таком случае применяется перемещение оборудования на задний, либо передний план (см. Перемещение объектов по вертикали).

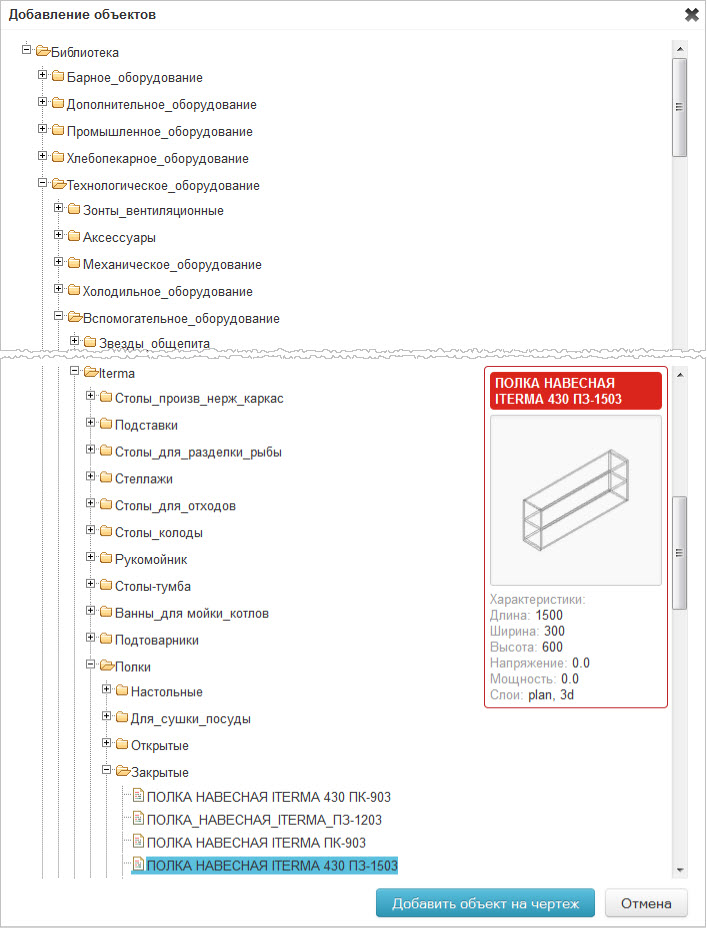

Например, для размещения полок над столами в помещении «Столы_гастрономия» необходимо нажать на кнопку «Добавить объект» панели инструментов «Объекты», затем перейти по библиотеке объектов в требуемый раздел: «Технологическое_оборудование» → «Вспомогательное_оборудование» → «Iterma» → «Полки» → «Закрытые» и выбрать объект «ПОЛКА НАВЕСНАЯ ITERMA 430 ПЗ-1503».

Рисунок 47

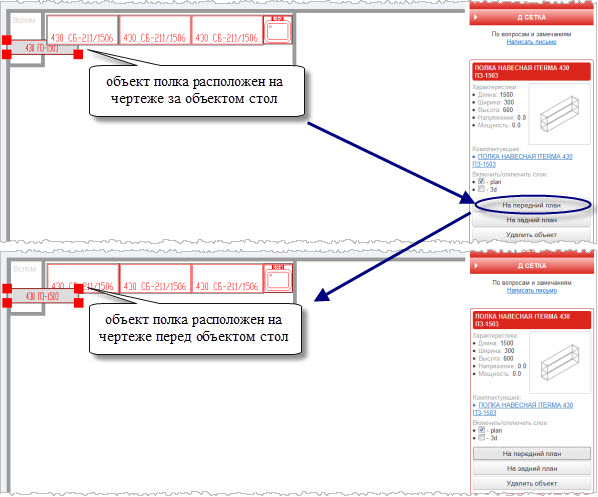

После нажатия на кнопку «Добавить объект на чертеж» нужно переместить полку в требуемое место на чертеже, и изменить её положение относительно других объектов, если это необходимо.

Рисунок 48

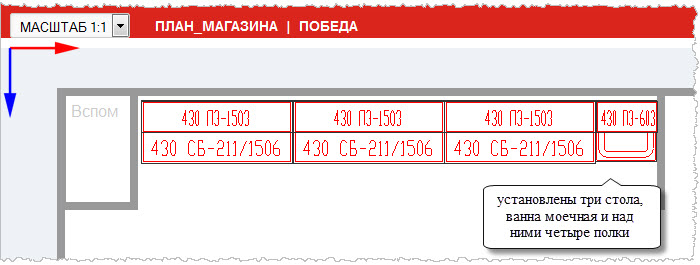

Далее размещаются следующие полки, повторяя действия выбора, добавления объектов на чертеж и перемещения их относительно других объектов.

Рисунок 49

При размещении бытовой техники на других объектах также применяется позиционирование объектов относительно друг друга.

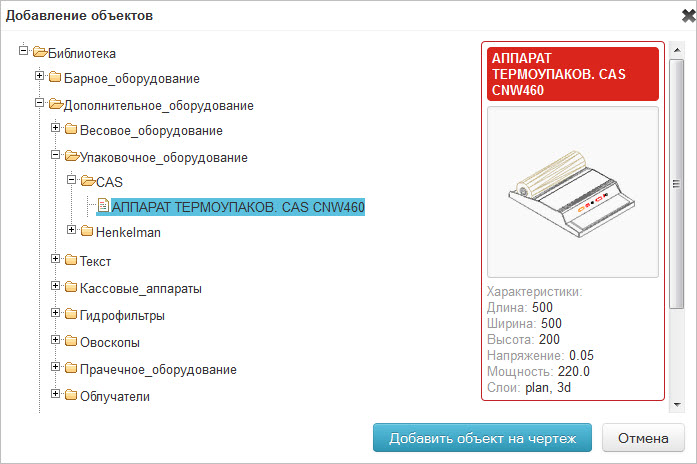

Например, для размещения аппарата термоупаковки на столе в помещении «Столы_гастрономия» необходимо перейти по библиотеке объектов в раздел «Дополнительное_оборудование» → «Упаковочное оборудование» → «CAS» и выбрать объект «АППАРАТ ТЕРМОУПАКОВ. CAS CNW460».

Рисунок 50

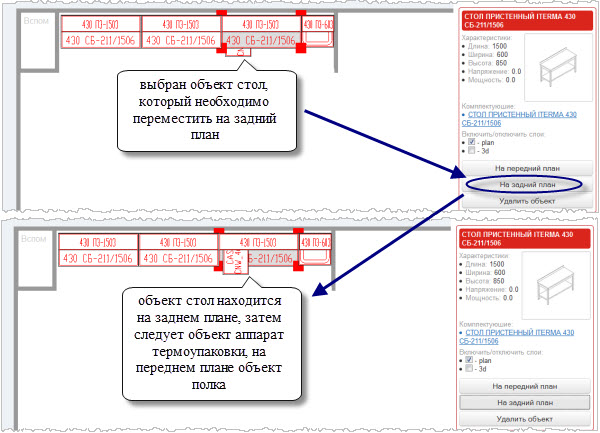

После добавления объекта на чертеж (Рисунок 51) необходимо изменить, его положение относительно других объектов, так как аппарат термоупаковки должен располагаться на столе под навесной полкой. Для этого нужно сначала переместить аппарат термоупаковки на задний план, в результате чего он будет размещен под всеми объектами (Рисунок 51). Затем необходимо выбрать объект стол и переместить его на задний план, в результате чего будет получено требуемое размещение объектов – стол, на котором расположен аппарат термоупаковки, и поверх навесная полка (Рисунок 52).

Рисунок 51



Рисунок 52

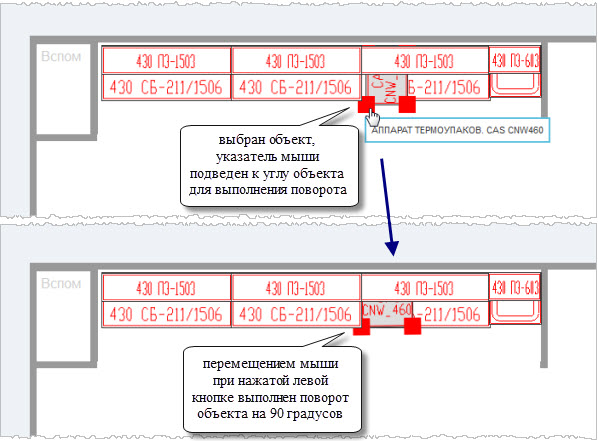

Также аппарат термоупаковки, установленный на стол, необходимо развернуть. Для этого нужно выбрать объект, подвести указатель мыши к одной из угловых точек объекта, и, не отпуская левую кнопку мыши, выполнить поворот объекта.

Рисунок 53

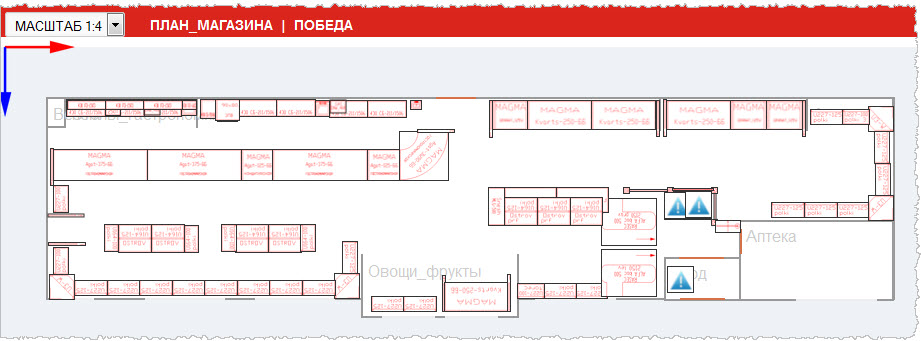

Далее последовательно повторяя действия выбора объектов из библиотеки, добавления на чертеж, поворота, перемещения и позиционирования объектов относительно друг друга, решается задача проектирования размещения оборудования в заданном помещении. На конечном этапе решения задачи получается чертеж.

Рисунок 54
